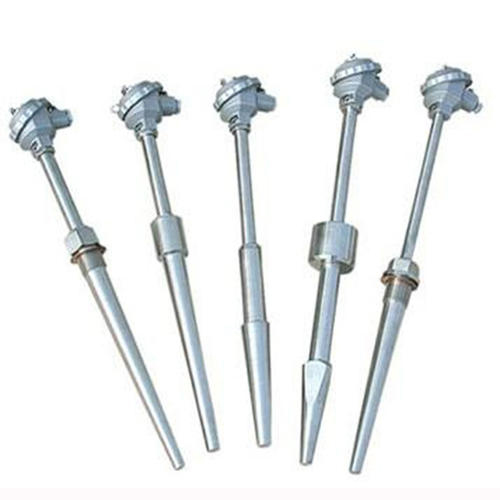

熱套式熱電偶
- 電 話：0550-7300758
- 傳 真：
- 郵 箱：ruisiteyb@163.com
Description
一、概述
熱套熱電偶或熱電阻主要用于測量鍋爐或管道的蒸汽溫度。為了抵御高溫、高壓和高流速的蒸汽沖擊，采用約為100mm的安裝插入深度，為了避免因插入深度不足帶來的測溫誤差，又采用帶三棱面的整體加工保護管、簡形熱套與主設備組合焊接方法，利用三棱面積和熱套內孔之間的縫隙，使熱套內充滿高溫的熱介質，等效地增加了插入深度。
熱套式熱電偶、熱電阻根據所使用的壓力、溫度和流速的差異，具有兩種相應的結構和安裝形式，用戶可根據使用情況來自由選擇。
二、應用
熱套熱電偶主要適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場所。
三、熱套熱電偶的優點
1、全部采用鎧裝元件，耐震抗壓，穩定性高，壽命長。
2、鎧裝元件與保護管底部為彈性壓緊結構，使熱響應時間縮短和抗震性進一步提高。
3、大空腔接線盒和新穎接線裝置，使接線更方便可靠。
4、熱電偶主體和保護管為分離式結構，可不停機快速更換測溫元件。
5、深盲孔加工的整體保護管，端部壁厚均勻，無焊接應力和晶介腐蝕隱患，故耐壓、耐沖擊、使用可靠、壽命長、可確保機組的安全運行。
6、整體拉伸的650℃高溫鎧裝鉑電阻元件，其耐震性和測溫上限可滿足大型機組高精度和高可靠的主蒸汽溫度測量。
四、主要技術參數
電氣出口：M20x1.5,NPT1/2
連接尺寸：M20x1.5,NPT1/2
防護等級：IP65
五、型號及規格
型 號 | 分度號 | 測溫范圍℃ | 公稱壓力 | 流 速 | 規格 Lxl(mm) |
WRN-01T WRN2-01T | K | 0-800 | ≤30MPa | ≤100m/s | —— |
WRE-01T WRE2-01T | E | 0-600 | |||
WZP-01T WZP2-01T | Pt100 | -200-+500 | |||
WRN-624 WRN2-624 | K | 0-800 | ≤30MPa | ≤80m/s | 絕緣式 |
WRE-624 WRE2-624 | E | 0-600 | |||
WZP-624 WZP2-624 | Pt100 | -200-+500 | |||
WRN-625 WRN2-625 | K | 0-800 | 接殼式 | ||
WRE-625 WRE2-625 | E | 0-600 |
型 號 | 分 度 號 | 測溫范圍℃ | 公稱壓力 | 流 速 | 規格 Lxl(mm) |
WRN-01T WRN2-01T | K | 0-800 | ≤30MPa | ≤100m/s | —— |
WRE-01T WRE2-01T | E | 0-600 | |||
WZP-01T WZP2-01T | Pt100 | -200-+500 | |||
WRN-624 WRN2-624 | K | 0-800 | ≤30MPa | ≤80m/s | 絕緣式 |
WRE-624 WRE2-624 | E | 0-600 | |||
WZP-624 WZP2-624 | Pt100 | -200-+500 | |||
WRN-625 WRN2-625 | K | 0-800 | 接殼式 | ||
WRE-625 WRE2-625 | E | 0-600 | |||
WRN-012T WRN2-012T | K | 0-800 | ≤10MPa | —— | 440x230 640x430 840x630 1340x1130 2500x1200 640x430 3000x1500 3500x1700 |
WRE-012T WRE2-012T | E | 0-600 | |||
WZP-012T WZP2-012T | Pt100 | -200-+500 | |||
WRN-12AT WRN2-12AT | K | 0-800 | |||
WRE-12AT WRE2-12AT | E | 0-600 | |||
WZP-12AT WZP2-12AT | Pt100 | -200-+500 | |||
WRN-013T WRN2-013T | K | 0-800 | ≤30MPa | ≤100m/s | 380x50 430x100 480x150 |
WRE-013T WRE2-013T | E | 0-600 | |||
WZP-013T WZP2-013T | Pt100 | -200-+500 | |||
WRN-014T WRN2-014T | K | 0-800 | ≤10MPa | ≤80m/s
| 280x50 330x100 380x150 430x200 480x250 530x300 |
WRE-014T WRE2-014T | E | 0-600 | |||
WZP-014T WZP2-014T | Pt100 | -200-+500 | |||
WRN-015T WRN2-015T | K | 0-800 | ≤10MPa | ___ | 280x50 330x100 380x150 430x200 480x250 530x300 580x350 630x400 |
WRE-015T WRE2-015T | E | 0-600 | |||
WZP-015T WZP2-015T | Pt100 | -200-+500 |
